Mit Lighthouse for MAX können Sie Druck- und Schnittformen kombinieren. Klicken Sie auf Ihr Objekt und verwenden Sie eine Kombination aus den OptionenDruckbar und Ausschneidbar.
Sie können:
-
Die Option Ausschneidbar deaktiviert lassen. Die Etiketten werden wie bei einem normalen Thermodrucker gedruckt.
-
Die Option Ausschneidbar für die Etikettenobjekte aktivieren und die Option Ausdruckbar aktiviert lassen. Ihr Drucker druckt die Objekte aus und schneidet sie aus Ihren Etiketten aus.
-
Die Option Ausschneidbar für die Etikettenobjekte aktivieren und die Option Ausdruckbar deaktivieren. Ihr Drucker schneidet dann einfach die Objekte aus Ihren Etiketten aus.
Die Option Ausschneidbar kann aktiviert werden mit:
-
Einem Text-Objekt. Sie können ein Standardtextobjekt drucken und zusätzlich die Option Text auf Ellipse aktivieren.
-
Einem Textfeld-Objekt
-
Einem Rechteck-Objekt
-
Einem Linien-Objekt
-
Einem Ellipse-Objekt
Anmerkung
Wenn die Dicke des Rechtecks oder der Ellipse 1 mm oder weniger beträgt, schneidet der Drucker nur die Umrisse des Rechtecks oder der Ellipse. Wenn die Dicke größer als 1 mm ist, schneidet der Drucker auch die Innenlinie des Rechtecks oder der Ellipse.
Barcodes und Bilder ausschneiden
Sie können zudem Metadatei-Grafiken ausschneiden (.wmf oder .emf Dateien).
Wenn Sie ein Barcode- oder Bild-Objekt ausschneiden möchten, gehen Sie wie folgt vor:
Lösung 1
Legen Sie eine der Schnittformen um Ihr Bild oder Ihren Barcode:
-
Ziehen Sie das Bild-Objekt auf Ihr Etikettendesign und legen Sie es dort ab.
-
Der Datei-Explorer wird geöffnet. Klicken Sie auf Clipart-Galerie.
-
Das Fenster Clipart-Galerie wird geöffnet. Wechseln Sie zu CMP > Schnittformen und wählen Sie die gewünschte Form aus. Klicken Sie dann auf OK.
-
Das Schnittform-Objekt wird auf dem Etikettendesign dargestellt. Sie können das Schnittform-Objekt verschieben oder in der Größe verändern, um es an Ihr Bild oder Ihren Barcode anzupassen.
Ihr Drucker schneidet den äußeren Bereich des Schnittform-Objekts ab.
Lösung 2

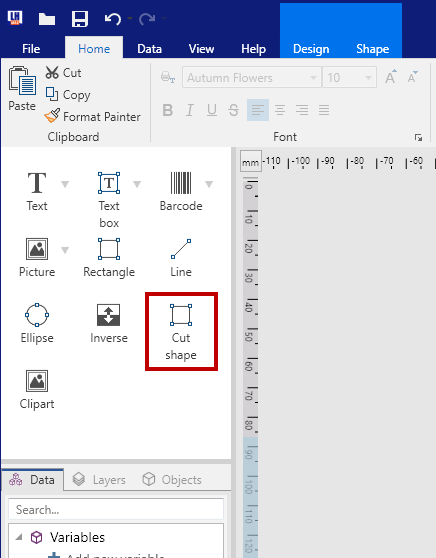

Legen Sie ein Schnittform-Objekt um einen Barcode oder ein Bildobjekt.
Warnung
Wenn Sie ein Schnittform-Objekt um Ihren Barcode legen, achten Sie darauf, dass dieses Rechteck außerhalb der Ruhezone des Barcodes liegt.
Ihr Drucker schneidet den äußeren Bereich des Schnittform-Objekts ab.
