L'Éditeur des propriétés de l'étiquette permet de choisir l'imprimante, paramétrer les dimensions de l'étiquette et définir les propriétés du papier d'impression.
Les paramètres des propriétés de l'étiquette sont listés ci-dessous et apparaissent en tant qu'onglets de la boîte de dialogue :
|
Propriétés de l'étiquette |
Description |
|
Sélectionne l'imprimante préférée. |
|
|
Définit l'unité de mesure et les dimensions de l'étiquette. |
|
|
Définit les propriétés du papier à imprimer. |
|
|
Définit les paramètres du style de l'étiquette. |
|
|
Contient la description de l'étiquette. |
Astuce
Pour ouvrir l'Éditeur des propriétés de l'étiquette, double-cliquer sur le plan de travail.

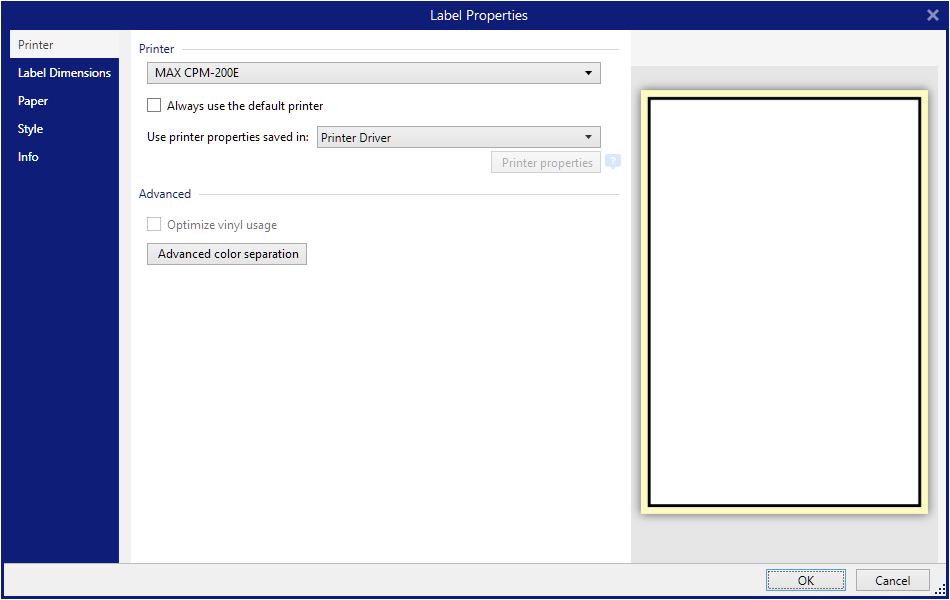

L'onglet Imprimante permet de définir l'imprimante qui va imprimer l'étiquette et de paramétrer son comportement.
Le menu déroulant Imprimante vous permet de sélectionner l'une des imprimantes installées sur le système.
Astuce
Pour définir les paramètres de l'imprimante, la sélectionner et cliquer sur Propriétés de l'imprimante. Ce bouton donne un accès direct au pilote et aux paramètres de l'imprimante sélectionnée.
-
Utiliser toujours l'imprimante par défaut : Sélectionne l'imprimante par défaut du système à utiliser pour le travail d'impression en cours.
-
Utiliser les propriétés de l'objet enregistrées dans : Ce paramètre vous permet de définir d'où Lighthouse for MAX prend les paramètres de l'imprimante lors de l'impression. Il y a deux options disponibles :
-
Pilote d'imprimante : Lors de l'impression, Lighthouse for MAX prend les paramètres de l'imprimante que vous définissez dans le pilote d'imprimante. Cela signifie que toutes les étiquettes ayant ces paramètres en commun s'impriment de manière égale. Par exemple, si vous modifiez le contraste de l'impression dans la boîte de dialogue du pilote d'imprimante sur 10, toutes les étiquettes s'imprimeront avec un contraste défini sur 10.
-
Étiquette : Pendant l'impression, Lighthouse for MAX utilise les propriétés de l'imprimante que vous enregistrez dans l'étiquette. Cela signifie que la façon dont s'imprime cette étiquette ne dépend pas de la façon dont vous configurez le pilote d'imprimante. Par exemple, si vous modifiez le contraste de l'étiquette sur 10, seule cette étiquette s'imprimera avec un contraste défini sur 10.
Plus d'informations sur la manière de gérer les paramètres de l'imprimante dans l'article de la base de connaissances Définir les paramètres de l'imprimante par défaut pour tous les utilisateurs (y compris les utilisateurs du réseau).
Exemple 8. Exemple pour les paramètres enregistrés dans le pilote d'imprimante
Le ruban dans votre imprimante est en fin de vie. Par conséquent, la qualité des étiquettes imprimées est de moins en moins bonne. Afin d'améliorer la qualité avant de recevoir un nouveau ruban, vous devez temporairement accroître le contraste de l'impression pour toutes les étiquettes en une fois. Configurez le niveau de contraste dans votre pilote d'imprimante pour l'appliquer à toutes vos étiquettes à imprimer.
Exemple 9. Exemple pour les paramètres enregistrés dans l'étiquette
Si vous créez une étiquette sur un ordinateur à distance qui n'a actuellement pas accès à votre imprimante d'étiquettes dédiée, vous pouvez quand même créer votre étiquette, enregistrer les propriétés de l'imprimante dans votre étiquette, puis transférer cette étiquette sur l'ordinateur ayant accès à votre imprimante d'étiquettes. Les paramètres de l'imprimante enregistrés rendent votre étiquette « transportable ».
-
-
Utiliser les paramètres d'impression du pilote d'imprimante : Sélectionner cette option si vous préférez imprimer en utilisant les paramètres du pilote d'imprimante.
Note
Certains modèles d'imprimantes spécifiques vous permettent uniquement de définir les dimensions de l'étiquette en utilisant la boîte de dialogue du pilote d'imprimante. Parmi ces modèles figurent les systèmes de codage et de marquage à jet d'encre haute résolution. SI vous sélectionnez un tel modèle d'imprimante pour votre étiquette, Designer le détecte automatiquement et vous permet uniquement de prendre les paramètres de l'étiquette du pilote d'imprimante. Les paramètres de dimensions de l'étiquette dans la boîte de dialogue des propriétés de l'étiquette sont également désactivés dans ce cas.
-
Utiliser les paramètres d'imprimante personnalisés enregistrés dans l'étiquette : Chaque étiquette peut avoir ses propres paramètres d'imprimante définis et enregistrés par l'utilisateur. Sélectionner cette option pour utiliser les paramètres personnalisés pendant l'impression.
Le groupe de paramètres Impression optimise le processus d'impression.
-
Optimiser l'impression d'étiquettes identiques : Si de multiples étiquettes identiques sont imprimées, il n'est pas nécessaire de renvoyer le fichier d'étiquette à l'imprimante à chaque fois. Avec cette option activée, l'imprimante multiplie toute seule le travail d'impression.
-
Utiliser l'interface avancée du pilote d'imprimante : Accélère l'impression d'étiquettes.
Astuce
Si cette option est cochée, les commandes optimisées pour l'imprimante sont utilisées. L'option désélectionnée désactive l'optimisation de l'impression. Chaque étiquette est envoyée à l'imprimante sous forme d'une image.
-
Combiner en graphique tous les éléments non-imprimante lors de l'envoi à l'impression : Fusionne plusieurs objets de l'étiquette dans un seul grand graphique et l'envoie à l'imprimante.
Astuce
Si la fusion est désactivée, Designer envoie les éléments graphiques séparément à l'imprimante, ce qui peut, en de rares occasions, causer quelques problèmes de positionnement des objets. Les éléments graphiques fusionnés garantissent un rendu correct de l'étiquette. L'inconvénient de la fusion est le montant important de données envoyé à l'imprimante.
Utiliser l'un des types de combinaison listés ci-dessous pour fusionner les graphiques de la meilleure manière.
-
Type de combinaison : Définit les objets à fusionner pour l'impression.
-
Tous les éléments non-imprimante : Tous les objets de l'étiquette sont fusionnés en un seul élément graphique envoyé à l'imprimante.
-
Tous les éléments non-imprimante excepté les compteurs : Les objets de l'étiquette sont fusionnés et envoyés à l'imprimante en tant qu'objet unique avec une exception. Les compteurs sont envoyés séparément dans le même flux d'impression.
-
Seulement les éléments non-imprimante fixes : Seuls les objets de l'étiquette sans contenu de variable sont fusionnés en un seul fichier graphique envoyé à l'imprimante.
Astuce
Les éléments non-imprimante sont tous les éléments qui sont envoyés à l'imprimante en graphiques. À l'inverse, les éléments de l'imprimante interne sont envoyés en tant que commandes de l'imprimante et rendus par l'imprimante.
-
Note

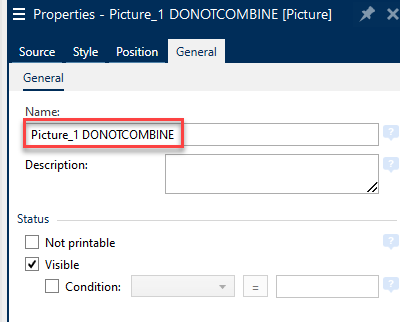

Pour exclure des objets d’étiquettes de la combinaison, le nom de vos objets ou le nom de la source de données connectée à vos objets doit inclure « NEPASCOMBINER » :
-
-
-
Ne permettez qu’aux éléments d’imprimante de se connecter à des sources de données variables. Si vous connectez vos sources de données à des objets qui ne sont pas marqués comme des objets d’imprimante internes, Designer vous informe par un message d’erreur et vous ne pouvez pas non plus imprimer votre étiquette. Ceci empêche des erreurs d’impression de données variables dans le mode d’impression stocker/rappeler.
-
-
Empêcher le remplacement de police : En cas de polices manquantes pour les objets d'étiquette texte, les Lighthouse for MAX applications trouvent automatiquement des polices de remplacement et impriment les étiquettes en utilisant des polices similaires aux polices manquantes.
Les polices d'étiquettes peuvent être manquantes pour deux raisons :
-
La police n'est pas installée sur le système. Cela peut se produire si vous concevez des étiquettes sur un ordinateur puis les imprimez sur un autre n'ayant pas les polices installées.
-
La police n'est pas stockée dans la mémoire de l'imprimante. Cela peut se produire si vous concevez des étiquettes pour une imprimante puis les imprimez sur une autre imprimante qui ne stocke pas ces polices.
Le remplacement automatique de la police peut modifier considérablement la mise en page du texte, et par conséquent, la conception entière de l'étiquette. Pour ne pas imprimer d'étiquettes modifiées, activez l'option Empêcher le remplacement de police. Cette option arrête l'impression d'étiquettes s'il faut remplacer les polices manquantes.
Si vous concevez et imprimez des étiquettes directement à partir de Lighthouse for MAX avec l'option Empêcher le remplacement de police activée :
-
L'impression continue si vous imprimez une étiquette précédemment ouverte dans Designer. Après avoir ouvert une étiquette, Designer remplace automatiquement la police manquante.
-
L'impression s'arrête si vous utilisez le formulaire d'impression pour passer de l'imprimante actuelle à un appareil n'ayant pas les polices correspondantes d'installées.
-
-
Optimiser l’utilisation de vinyle : Quand vous définissez les options dans Nombre d’étiquettes horiz., votre imprimante optimise la taille de la dernière page imprimée si celle-ci n’est pas complètement remplie d’étiquettes.
-
Séparation avancée des couleurs : Si vous sélectionnez une couleur unie qui ne correspond pas à vos rubans, votre imprimante choisit la couleur la plus proche. Avec cette option, vous pouvez modifier la plage de la couleur la plus proche.
L'onglet Dimensions de l'étiquette spécifie les dimensions de l'étiquette et définit si sa taille doit s'adapter en fonction de celle des objets ou non.
Unité de mesure: Définit l'unité utilisée par défaut pour l'étiquette. Il y a quatre unités possibles: cm, in, mm et points.
Dimensions de l'étiquette définit la Largeur et la Hauteur de l'étiquette. Les paramètres dimensions de l'étiquette sont actifs quand Dimensions manuelles de l'étiquette est activé.
Note
La saisie manuelle d'une unité de mesure va changer l'Unité définie ici.
Nombre automatique d’étiquettes horiz : Si vous créez une étiquette plus petite que la taille de votre papier, vous pouvez imprimer plus d’étiquettes sur une seule feuille de papier. L’option Nombre automatique d’étiquettes horiz organise vos étiquettes sur des feuilles de papier selon la quantité à imprimer. Le Nombre automatique d’étiquettes horiz affecte les paramètres suivants :
-
Compte horizontal et Compte vertical sont désactivés dans la section Nombre d’étiquettes horiz.
-
L’option Ordre de traitement définit Horizontalement - démarrer en haut à gauche sur l’orientation en portrait ou Verticalement - démarrer en haut à gauche sur l’orientation en paysage.
-
Les paramètres Espace horizontal et Espace vertical dans les section Nombre d’étiquettes horiz sont définis sur 1 mm.
-
L’option Optimiser l’utilisation du vinyle dans l’onglet Imprimante est activée (si votre imprimante la prend en charge).
-
Les paramètres Rayon vertical et Rayon horizontal dans la section Rayon sont définis sur 0.
-
Le paramètre Longueur maximale est visible dans l’option Nombre automatique d’étiquettes horiz. Ce paramètre définit la longueur maximale de votre papier.
Marge détermine la distance entre la bordure du plan de travail et celle de l'étiquette (gauche/droite, haut/bas).
Le groupe Rayon permet d'arrondir les coins de l'étiquette.
-
Rayon vertical : ajuste la valeur d'arrondi dans le sens vertical.
-
Rayon horizontal : ajuste la valeur d'arrondi dans le sens horizontal.
Nombre d'étiquettes détermine le nombre d'étiquettes à imprimer sur une seule feuille d'étiquettes.
-
À l'horizontal répartit les étiquettes horizontalement.
-
À la verticale répartit les étiquettes verticalement en colonne.
-
Intervalle horizontal détermine la distance horizontale entre les étiquettes.
-
Intervalle vertical détermine la distance verticale entre les étiquettes.
-
Ordre de traitement : définit dans quel sens les étiquettes s'imprimeront. Définir le coin de départ de l'impression ainsi que le positionnement de l'étiquette horizontalement et verticalement.
Taille d'étiquette variable active la possibilité pour l'étiquette d'adapter sa taille en fonction de la taille de ses objets.
Avec des données supplémentaires, la taille des objets de l'étiquette augmente, ils prennent plus de place. La taille de l'étiquette doit donc s'adapter.
-
Décalage est la distance entre le dernier objet et la bordure inférieure de l'étiquette.
L'onglet Papier définit les propriétés du papier à imprimer.
Unité sélectionne l'Unité de mesure à utiliser pour l'étiquette.
Le groupe Orientation permet de déterminer la présentation de la nouvelle étiquette : Portrait ou Paysage.
Prévisualisation : Affiche à l'écran l'étiquette en cours avec la disposition à l'impression.
L'onglet Style permet de définir les paramètres de style de l'étiquette.
Couleur d'arrière-plan définit la couleur du fond de l'étiquette.
Image d'arrière-plan définit l'image en fond d'étiquette.
-
Nom de fichier Image : Définit le fichier Image à utiliser en tant qu'image d'arrière-plan.
-
Intégrer une image dans un document définit l'image comme partie intégrante du fichier d'étiquette.
-
Enregistrer l'image intégrée dans le fichier: L'image intégrée est enregistrée dans un fichier.
-
Supprimer l'image intégrée : L'image intégrée est supprimée du fichier d'étiquette.
-
Position de l'image: Définit la position de l'image sur l'étiquette.
-
Centrer : Centre l'image sur l'étiquette avec ses dimensions d'origine. Si l'image est plus grande que l'étiquette, seule la partie centrale sera visible.
-
Adapter : Redimensionne l'image pour remplir l'étiquette tout en gardant les proportions d'origine.
-
Étirer : Étire l'image pour qu'elle remplisse toute l'étiquette.
Note
Cette option ne tient pas compte des proportions d'origine de l'image. Il se peut qu'elle apparaisse déformée sur l'étiquette.
-
-
Rotation: Vous permet de tourner l'image d'arrière-plan de 90 degrés par clic.
-
Imprimer l'image d'arrière-plan: Imprime l'image d'arrière-plan.
