Designer utilise une interface basée sur Windows.
Les segments du haut de l'interface Designer sont décrits ci-dessous.
Les Onglets représentent des extraits des fonctionnalités de Designer. Les onglets comportent les commandes disponibles de manière organisée – groupées et étiquetées :
-
Fichier (en arrière-plan) : Ouvre le formulaire d'impression et le panneau de gestion de document.
-
Accueil : Propose les commandes les plus utilisées : copier-coller, imprimer, et style.
-
Données : Propose les commandes relatives aux sources de données.
-
Affichage : Propose tous les outils de mise en page, les options de focalisation, et les marqueurs de visibilité des éléments.
-
Les Onglets contextuels apparaissent après un clic sur un objet. Ils permettent de définir des paramètres spécifiques aux objets. Le type d'onglet contextuel s'adapte à l'objet sélectionné.
-
Aide: À côté de l'aide avec F1, cet onglet dispose de plusieurs ressources très utiles pour travailler plus facilement et plus efficacement avec Designer.

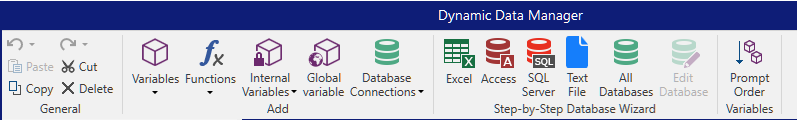

Le Ruban est un espace rectangulaire qui s'étale en haut de la fenêtre d'une application. Les commandes sont divisées en groupes de ruban. Le ruban change en fonction de l'onglet sélectionné et s'adapte aux outils utilisés grâce aux onglets contextuels.
Les boîtes de dialogues Designer suivantes sont équipées du ruban dédié :
L'onglet Fichier sert de panneau de gestion de documents. Voici les options possibles :
-
Le panneau Démarrer ouvre la page d'accueil de l'application Designer.
-
Nouveau : Crée une nouvelle étiquette autonome .
-
Ouvrir : Autorise l'ouverture des fichiers d'étiquette .
-
Enregistrer : enregistre l'étiquette .
-
Enregistrer sous : Permet d'enregistrer l'étiquette en donnant son nom et son emplacement.
-
Imprimer : ouvre le formulaire d'impression.
-
Protection : Empêche de modifier l'étiquette .
-
Fermer : Ferme le document Designer actif.
-
Options : ouvre la boite de dialogue pour configurer les programmes par défaut.
-
À propos : Fournit les informations sur la et la version du logiciel.
-
Quitter ferme l'application.
Le panneau Démarrer ouvre la page d'accueil de Designer. L'utiliser pour créer ou ouvrir des document, accéder aux derniers fichiers ouverts, prévisualiser les fichiers et se former sur Designer.
Nouvelle étiquette crée une nouvelle étiquette autonome. L'Assistant de paramétrage d'une nouvelle étiquette s'ouvre après avoir cliqué sur ce bouton.
Astuce
Il y a deux manières d'ouvrir une nouvelle étiquette . Soit chaque document est ouvert dans une fenêtre distincte de Designer. Soit chaque document est ouvert dans l'instance déjà ouverte. Pour choisir la manière qui convient le mieux, aller dans Fichier > Options > Designer.
La boîte de dialogue Ouvrir permet d'ouvrir les fichiers d'étiquettes existants.
Parcourir permet de sélectionner les fichiers d'étiquette sur un lecteur local ou connecté en réseau.
Le champ Fichiers récents liste les derniers fichiers modifiés. Cliquer sur l'un d'entre eux pour ouvrir le fichier.
Le panneau Enregistrer enregistre l'étiquette sous le même nom qu'à son ouverture.
Note
Quand le fichier a été ouvert pour la première fois, Enregistrer dirige directement vers Enregistrer sur l'onglet Fichier.
Enregistrer sous : Permet d'enregistrer l'étiquette en donnant son nom et son emplacement.
Dossiers récents : Ce champ liste les dossiers récemment utilisés pour enregistrer les fichiers d'étiquette .
Imprimer: ouvre le panneau d'impression. Dans Designer, le volet des imprimantes contient un par défaut puissant et totalement personnalisable.
Les options personnalisables pour l'impression sont décrites ici.
La Protection empêche de modifier l'étiquette.
-
Empêcher la modification : verrouille l'étiquette. L’activation de cette option empêche une modification non autorisée du fichier – seules les fonctions de copie et d’impression sont possibles.
-
Nécessite un mot de passe pour déverrouiller le document : empêche la modification du fichier en le protégeant par un mot de passe. Cocher cette option pour définir le mot de passe. Un fichier ne devient modifiable qu’après la saisie du bon mot de passe.
Pour personnaliser la configuration générale de Designer, ouvrir la boîte de dialogue des Options qui se trouve dans l'onglet Fichier.
Les options de configuration de Designer sont regroupées sur les onglets suivants :
-
Dossiers: Vous permet de définir les emplacements par défaut de stockage des étiquettes, et fichiers d'images.
-
Langue: Langue de l'interface utilisateur. Sélectionner la langue préférée dans la liste.
-
Variables globales: Emplacement de stockage des variables globales.
-
Le menu Designer permet de configurer le comportement de Lighthouse for MAX à l'ouverture.
En déplaçant ou en partageant les documents que vous créez dans Designer, les emplacements des documents et fichiers associés peuvent devenir inaccessibles. Pour éviter les références cassées, définir les emplacements de recherche par défaut qui indiquent à Designer de rechercher les documents et fichiers dans des emplacements alternatifs.
Utiliser l'onglet Dossiers pour définir les emplacements de recherche par défaut pour les documents et fichiers avec lesquels vous travaillez dans Designer. Ces dossiers servent d'emplacement de recherche par défaut si :
-
Designer ne trouve pas d'étiquettes aux emplacements spécifiés. Dans ce cas, Designer les recherche dans le dossier Étiquettes.
-
Designer ne trouve pas la base de données connectée à l'emplacement spécifié. Dans ce cas, Designer recherche la base de données dans le dossier Base de données.
-
Les chemins du fichier de l'objet Image dans les étiquettes sont incomplets ou manquants. Dans ce cas, Designer les recherche dans le dossier Image.
Note
Vérifier que le compte utilisateur qui utilise Designer dispose bien des droits en écriture/lecture.
Note
En ouvrant et en enregistrant vos documents, Designer mémorise le dernier emplacement utilisé. La prochaine fois que vous ouvrez ou enregistrez vos documents, Designer se rend au dernier emplacement utilisé.
L'onglet Langue permet de choisir la langue de l'interface de Designer. Sélectionner la langue désirée et cliquer sur OK.
Note
Il faut redémarrer l'ordinateur pour que l'interface apparaisse dans la langue choisie. Vérifier que le travail est enregistré avant de fermer le programme.
L'onglet Variables globales permet de définir l'emplacement comportant les Variables globales à utiliser.
-
Utiliser les variables globales stockées dans un fichier (local ou partagé) : Définit l'emplacement de stockage des variables globales dans un dossier en local ou partagé. Saisir le chemin exact ou cliquer sur Ouvrir pour localiser le fichier.
Par défaut, les variables globales sont enregistrées dans le fichier Globals.tdb sur: C:\ProgramData\Lighthouse\Global Variables\.
Le menu Designer permet de configurer le comportement de Designer à l'ouverture.
Le groupe Mode d'ouverture définit comment votre Designer ouvre de nouveaux documents.
-
Afficher chaque document dans propre fenêtre : Si cette option est activée, les documents additionnels ouverts apparaissent dans différentes fenêtres de Designer. Ceci est valable tant pour les documents nouveaux que pour les documents existants.
Si vous décidez de désactiver cette option, les documents additionnels ouverts apparaîtront dans l'instance actuellement active de Designer.
La boîte de dialogue À propos fournit les renseignements sur la licence de votre produit Lighthouse for MAX, permet d'acheter la licence (quand le produit est en mode essai) et de l'activer. Elle donne aussi les détails sur le logiciel.
-
Durée du mode test : Informations sur le nombre de jours restants pour évaluer le produit.
-
Acheter la licence : Bouton d'accès direct au site de vente en ligne de Lighthouse for MAX.
-
Activer la licence : Ce bouton ouvre la boîte de dialogue d'activation de la licence Designer. Après activation de la licence, ce bouton est renommé en Désactiver la licence. Après avoir cliqué dessus et confirmé la désactivation, le produit Designer n'est plus activé.
Note
Ces segments ne sont plus visibles après achat et activation de la licence.
L'onglet Accueil donne accès aux commandes et aux paramètres les plus fréquemment utilisés dans les groupes suivants du ruban :
-
Le groupe Presse-papiers enregistre temporairement les éléments, objets et groupes d'objets sélectionnés.
-
Police : Ce groupe définit les propriétés de la police.
-
Le groupe de gestion : donne un accès direct aux boîtes de dialogue des propriétés du Gestionnaire de données dynamiques et des propriétés du document – actif, étiquette.
-
Le groupe d'options Aligner définit le positionnement relatif horizontal et vertical du contenu des objets.
-
Le groupe Objet permet d'aligner, grouper ou organiser les objets de l'étiquette.
Police Ce groupe définit les propriétés de la police:
-
Le bouton Afficher /masquer les polices imprimante affiche ou cache les polices imprimantes dans la liste des polices. Dans ce cas les polices graphiques sont cachées. En appuyant de nouveau sur ce bouton, toutes les polices redeviennent visibles dans la liste.
-
Police de caractère : définit la famille de police à utiliser dans l'objet sélectionné.
-
Taille : définit la taille du texte d'un objet. Choisir la taille désirée dans le menu déroulant ou la saisir à la main.
-
Style de la Police : définit les caractéristiques du style de texte pour un objet texte : gras ou italique par exemple.
-
Alignement: définit la position horizontale du texte dans un objet: A Gauche, Centré ou A droite.
-
Justifier : aligne un paragraphe le long des marges de droite et de gauche d'un objet.
Astuce
Lors des modifications de polices pendant la création, Designer mémorise la dernière police utilisée et sa taille.
Le groupe ruban de gestion donne accès à :
-
La boîte de dialogue Gestionnaire des données dynamiques. Cliquer sur le bouton pour lancer le gestionnaire des sources de données dynamiques qui sont connectées aux objets.
-
Les Propriétés du document ouvrent les propriétés de l'étiquette en cours.
Le groupe d'options Aligner définit le positionnement relatif horizontal et vertical du contenu des objets :
-
Aligner les objets à gauche : Aligne les objets sur la bordure de gauche du premier objet sélectionné ou sur l'objet le plus à gauche.
-
Aligner les objets au centre : Aligne les objets sur le centre horizontal du premier objet sélectionné ou sur le centre horizontal de l'objet le plus grand.
-
Aligner les objets à droite : Aligne les objets sur la bordure de droite du premier objet sélectionné ou sur l'objet le plus à droite.
-
Répartir horizontalement : répartit les objets séparés par un espace horizontal identique.
-
Aligner les objets en haut : Aligne les objets sur la bordure supérieure du premier objet sélectionné ou sur l'objet le plus haut.
-
Aligner les objets au milieu : Aligne les objets avec le centre vertical du premier objet sélectionné ou sur le centre vertical de l'objet le plus grand.
-
Aligner les objets en bas : Aligne les objets sur la bordure inférieure du premier objet sélectionné ou sur l'objet le plus bas.
-
Répartir verticalement : Répartit les objets séparés par un espace vertical identique.
Le groupe Objets vous permet de travailler avec plusieurs objets.
-
Grouper les objets : Réunit les objets sélectionnés pour qu'ils se comportent comme un seul objet.
-
Dégrouper les objets sépare les objets groupés.
Organiser les positions des objets de sorte qu’ils apparaissent les uns devant ou derrière les autres.
-
Reculer d'un cran recule l'élément d'un cran.
-
Mettre en arrière-plan envoie l'élément derrière tous les autres éléments de l'étiquette.
-
Avancer d'un cran avance l'élément d'un cran.
-
Placer sur le dessus avance l'élément devant tous les autres éléments de l'étiquette.
Supprimer vous permet de supprimer l'élément individuel ou les objets de groupe sélectionné(s) de votre masque d'étiquette.

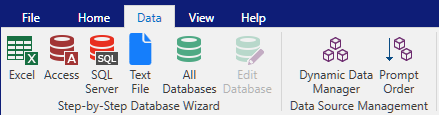

L'onglet Données affiche le ruban de Designer comportant les groupes qui permettent de connecter instantanément un objet avec des sources de données ou de définir les connexions de manière plus détaillée.
-
Le groupe du ruban Assistant Base de données ouvre l'assistant pour créer les principales connexions aux bases de données.
-
Le groupe du ruban Gestionnaire de sources de données donne direct Ordre de saisie.

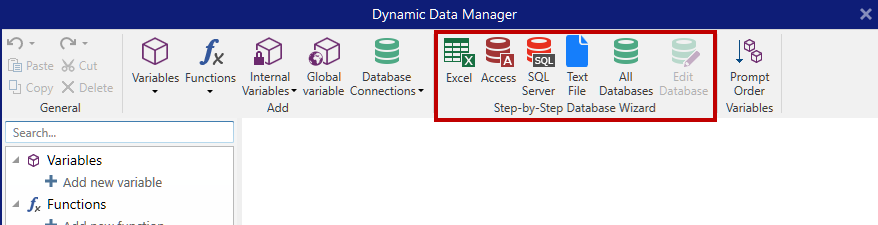

L'Assistant Base de données guide l'utilisateur pour configurer la connexion à une base de données et sélectionner les tables et les champs à utiliser.
Modifier la base de données permet d'éditer toutes les bases de données existantes connectées en utilisant l'assistant.
De plus l'assistant permet de trier, filtrer les enregistrement et de définir le nombre de copies à imprimer par enregistrement de la base de données.
Le ruban de gestion des sources de données donne accès :
-
A la boite de dialogue Gestionnaire de données dynamiques: pour la gestion et la connexion à différentes sources de données.
-
A la boite de dialogue Ordre de saisie: pour définir l'ordre des variables saisies sur le formulaire d'impression.

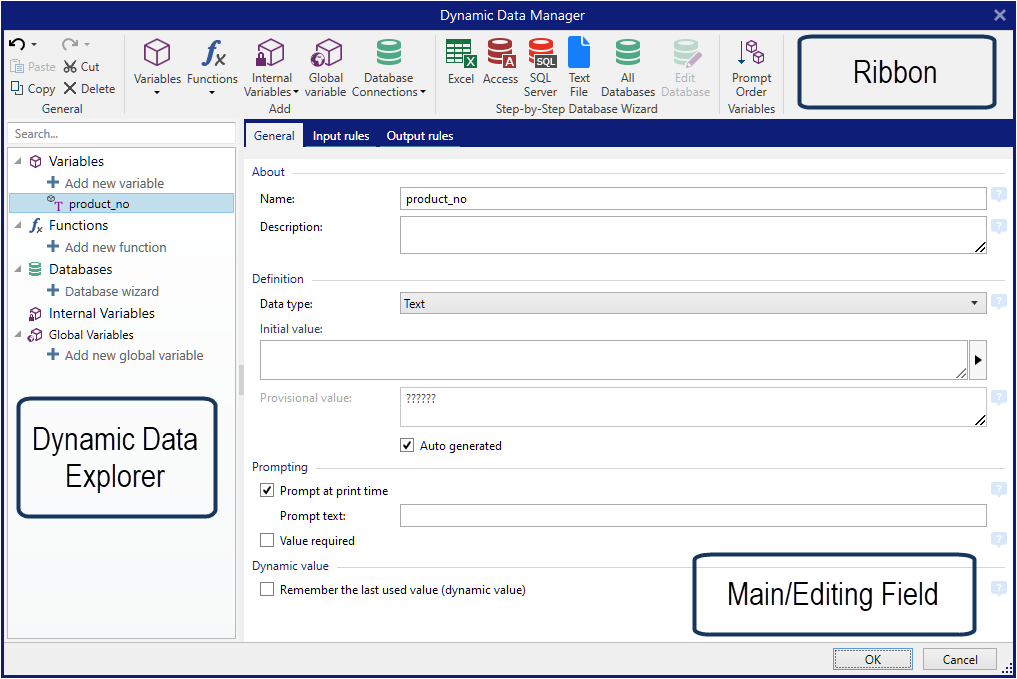

Le Gestionnaire de données dynamiques est une boîte de dialogue qui permet de gérer les sources de données dynamiques des objets d'une étiquette.
Il est possible de connecter les objets étiquette à plusieurs variables, fonctions et bases de données.
Pour ouvrir la boîte de dialogue, cliquer sur le bouton Gestionnaire de données dynamiques dans le ruban Designer.
Pour en savoir plus sur les sources de données, lire les sections suivantes :
La boite de dialogue Ordre de saisie des variables permet de définir l'ordre dans lequel les variables sont saisies au moment de l'impression.
La boite de dialogue affiche la totalité des variables déjà définies.
Pour changer l'ordre de saisie, sélectionner une variable dans la liste et changer sa position en utilisant le glisser- déposer ou les boutons Déplacer vers le haut et déplacer vers le bas. Répéter pour chaque variable, dont la position de saisie doit changer.
L'Onglet Affichage permet de contrôler la focalisation sur le document, la visibilité des marqueurs, les aides visuelles et la rotation du plan de travail. L'onglet donne accès aux groupes de ruban suivants:
-
Zoom: définit le niveau de zoom sur le plan de travail et le comportement du zoom sur la fenêtre de Designer.
-
Visibilité des marqueurs de l'objet: définit les paramètres de visibilité des propriétés d'objet.
-
Alignement et quadrillage: définit le positionnement des objets et les propriétés du quadrillage du plan de travail.
-
Rotation tourne le plan de travail dans le sens des aiguilles d'une montre de 90 degrés par clic.
Le groupe Zoom : définit le niveau de zoom sur le plan de travail.
-
Zoom sur le document : affiche l'étiquette entière dans la fenêtre de Designer.
-
Zoom sur les objets : : affiche tous les objets dans la fenêtre de Designer. .
-
Zoom avant : agrandit le plan de travail en fonction du niveau de zoom défini.
-
Zoom arrière : diminue le plan de travail en fonction du niveau de zoom défini.
-
Menu déroulant de pourcentage de zoom : vous permet de saisir ou de sélectionner le pourcentage de zoom exact pour votre document actuel.
Le groupe Alignement et quadrillage définit le positionnement des objets et les propriétés du quadrillage du plan de travail.
-
Afficher le quadrillage rend visibles les points du quadrillage sur le plan de travail.
-
Taille de la grille en X définit la distance entre les points de la grille à l'horizontale.
-
Taille de la grille en Y définit la distance entre les points de la grille à la verticale.
-
Décalage de grille en X définit le décalage horizontal de la grille par rapport au centre du plan de travail.
-
Décalage de grille en Y définit le décalage vertical de la grille par rapport au centre du plan de travail.
-
Aligner sur les objets : aligne un objet avec un autre sur le plan de travail. Lorsqu'un objet est aligné, une ligne marquant l'alignement de l'objet apparaît.
-
Aligner sur la grille aligne les objets sélectionnés sur le quadrillage.
-
Ne pas aligner rend la position de l'objet indépendante du quadrillage et de la position des autres objets.
Le bouton Rotation fait tourner le plan de travail dans le sens des aiguilles d'une montre. Les règles horizontales et verticales s'adaptent à la position en cours du plan de travail.
Astuce
Le type de rotation est défini par le pilote d'imprimante. Certains pilotes permettent de tourner à 360 degrés (90 degrés par clic), d'autres permettent seulement 90 degrés dans le sens des aiguilles d'une montre (portrait/paysage).
L'onglet contextuel est un onglet caché qui s'affiche quand un objet spécifique de l'étiquette est sélectionné sur le plan de travail. Les onglets contextuels apparaissent sur le côté droit des onglets standards de Designer. La sélection d'onglets affichés dépend de l'objet en cours d'édition.
Lors de l'édition des nombreux objets de l'étiquette, les onglets contextuels suivants apparaissent selon l'objet sélectionné :
L'onglet Design sert d'onglet contextuel pour définir la mise en page et le positionnement de l'objet sélectionné.
Sur l'onglet Création, les groupes de paramètres suivants sont disponibles:
-
Général permet de dire si l'objet est visible et imprimable sur l'étiquette.
-
Positionnement définit la position de l'objet sur le plan de travail.
-
Organiser positionne les objets par rapport aux objets voisins sur une étiquette.
Général Permet de dire si l'objet est visible et imprimable sur l'étiquette.
-
Non imprimable : Empêche d'imprimer l'objet sur l'étiquette. L'objet reste cependant visible sur l'aperçu de l'étiquette.
-
Si la case à cocher Visible est vierge, l'objet n'apparaît ni à la prévisualisation, ni à l'impression. L'objet est traité comme s'il n'existait pas.
-
Nom : Permet de nommer l'objet et de le décrire.
Le groupe Positionnement définit l'emplacement de l'objet et sa taille sur une étiquette.
Le bouton Position permet de définir :
-
Les coordonnées X et Y définissent la position exacte sur le plan de travail.
-
Largeur et Hauteur : dimensions de l'objet.
-
Conserver les proportions permet d'être sûr que les deux dimensions de l'objet changent proportionnellement.
-
L'angle de rotation fait tourner l'objet dans le sens des aiguilles d'une montre.
Le bouton Point d'ancrage définit le point sur lequel l'objet est épinglé sur le plan de travail. Les objets de taille variable augmentent ou diminuent de taille dans le sens opposé au point d'ancrage choisi .
Conserver les proportions permet d'adapter proportionnellement la taille de l'objet.
Verrouiller empêche l'objet de bouger pendant le processus de création.
Grouper les objets : Place les objets sélectionnés dans un groupe.
-
Grouper les objets : Réunit les objets sélectionnés pour qu'ils se comportent comme un seul objet.
-
Dégrouper les objets sépare les objets groupés.
Organiser : Définit comment les objets sont positionnés dans un groupe.
-
Avancer d'un cran : déplace l'objet sélectionné d'un calque.
-
Mettre au premier plan : Déplace l'objet sélectionné sur le dessus de la pile d'objet.
-
Reculer d'un cran : Déplace l'objet sélectionné d'un calque.
-
Mettre en arrière-plan : Déplace l'objet sélectionné au-dessous de la pile d'objets.
L'onglet Code à barres sert d'onglet contextuel pour définir le type, la présentation et la position de l'objet Code à barres.
Sur l'onglet Code à barres, les groupes de paramètres suivants sont disponibles:
-
Code à barres: définit le type de symbole de code à barres et ses dimensions.
-
Paramètres: définit les détails du code à barres.
-
Organiser positionne les objets par rapport aux objets voisins sur une étiquette.
Le groupe Code à barres vous permet de choisir le type de code à barres et les dimensions du symbole de votre code à barres.
Note
Les paramètres du groupe Codes à barres dépendent du type de code à barres choisi.
-
Type de code à barres : Définit le type de code à barres à utiliser sur l'étiquette.
Astuce
Par défaut, c'est un code à barres de type Code128 qui est sélectionné. Pour en savoir plus sur les types de codes à barres, consulter la section Types de codes à barres et paramètres disponibles.
-
Type de DataBar : Quand l'un des types de codes DataBar est sélectionné, Type de DataBar permet de préciser le sous-type spécifique utilisé.
-
Dimension en X : Largeur de la barre la plus étroite du code à barres dans l'Unité de mesure choisie.
-
Hauteur : Dimension verticale de votre code à barres dans l'Unité de mesure sélectionnée.
-
Rapport définit le rapport entre les largeurs plus ou moins étroites de la barre du code à barres.
Chaque type de code à barres a une gamme de rapports limitée par la réglementation. Designer vous permet seulement d'utiliser des rapports valides. Par défaut, le rapport est défini sur 3. Ce qui signifie que la barre est trois fois plus large qu'une barre étroite.
Note
Les rapports disponibles dépendent de la dimension X sélectionnée. Si vous modifiez la dimension X, la sélection des rapports disponibles en est également affectée.
-
Hauteur de ligne définit la hauteur d'une ligne de données dans un code à barres 2D. La hauteur de ligne est donnée comme étant un multiple de la dimension X.
Le groupe Paramètres permet de configurer les détails du code à barres.
Le bouton Texte lisible définit la présentation d'un contenu lisible par l'homme.
-
Pas de lisibilité : Le code à barres apparaît sans le texte lisible.
-
Au-dessus du code à barres : Place le texte lisible au-dessus du code à barres.
-
En dessous du code à barres : Place le texte lisible en dessous du code à barres.
Le groupe Style permet de personnaliser le texte lisible.
-
Police personnalisée : Active le choix de la police et de sa taille. Les polices internes de l'imprimante ne sont pas utilisables en tant que police de texte lisible personnalisé.
-
Ajustage automatique : Si cette fonctionnalité est activée, le texte lisible s'agrandit ou rétrécit en fonction des modifications de la taille du code à barres. Pour fixer une taille personnalisée pour le texte lisible, désactiver cette option et sélectionner la taille de police appropriée.
-
Gras : Le texte lisible se met en gras.
-
Italique : Le texte lisible se met en italique.
Astuce
Les Détails du code à barres diffèrent selon la norme du code à barres. Définir les options qui sont données en fonction du type de code à barres sélectionné. Les détails concernant les codes à barres 1D et 2D sont décrits dans des sections dédiées :
Astuce
Le caractère de contrôle dépend des précédents chiffres du code à barres, il se place à la fin des chiffres du code à barres.
Couleur : Définit la couleur de la ligne du code à barres et du contenu lisible sur l'étiquette imprimée.
Grouper les objets : Place les objets sélectionnés dans un groupe.
-
Grouper les objets : Réunit les objets sélectionnés pour qu'ils se comportent comme un seul objet.
-
Dégrouper les objets sépare les objets groupés.
Organiser : Définit comment les objets sont positionnés dans un groupe.
-
Avancer d'un cran : déplace l'objet sélectionné d'un calque.
-
Mettre au premier plan : Déplace l'objet sélectionné sur le dessus de la pile d'objet.
-
Reculer d'un cran : Déplace l'objet sélectionné d'un calque.
-
Mettre en arrière-plan : Déplace l'objet sélectionné au-dessous de la pile d'objets.
C'est un onglet contextuel qui permet de définir l'apparence d'objets ellipse, rectangle et ligne.
Sur l'onglet Forme, les groupes de paramètres suivants sont disponibles :
Le groupe Contour permet de définir l'apparence du contour de la forme sélectionnée.
Les options du bouton Style du contour sont les suivantes:
-
Aucun rend l'objet ligne invisible.
-
Plein fait un objet ligne pleine.
-
Point fait une ligne de points.
-
Tiret fait une ligne de tirets.
-
Effacer: rend invisible la partie des autres objets situés sous la ligne.
Couleur du contour définit la couleur du contour.
Epaisseur définit la largeur de la ligne.
Rayon d'angle : Arrondit les angles du rectangle. Des valeurs plus élevées rendent la courbe plus large.
Le groupe Remplir permet de définir le style de remplissage de la forme et sa couleur.
Les options de Style de remplissage sont :
-
Aucun : L'objet est complètement transparent.
-
Effacé : Rend invisibles les objets cachés sous l'objet actif.
-
Plein : Colorie tout l'objet.
-
Hachuré vers la droite : Remplit l'objet de hachures montant vers la droite.
-
Hachuré vers la gauche : Remplit l'objet de hachures montant vers la gauche.
-
Verticale : Remplit l'objet de lignes verticales.
-
Horizontale : Remplit l'objet de lignes horizontales.
-
Quadrillé : Remplit l'objet de lignes quadrillées.
-
Hachures croisées : Remplit l'objet de lignes croisées en diagonales.
-
25 % de couleur : Fixe à 25 % l'opacité de la couleur de remplissage.
-
50 % de couleur: Fixe à 50 % l'opacité de la couleur
-
75 % de couleur : Fixe à 75 % l'opacité de la couleur de remplissage.
Couleur d'arrière-plan définit la couleur de remplissage de la forme.
Grouper les objets : Place les objets sélectionnés dans un groupe.
-
Grouper les objets : Réunit les objets sélectionnés pour qu'ils se comportent comme un seul objet.
-
Dégrouper les objets sépare les objets groupés.
Organiser : Définit comment les objets sont positionnés dans un groupe.
-
Avancer d'un cran : déplace l'objet sélectionné d'un calque.
-
Mettre au premier plan : Déplace l'objet sélectionné sur le dessus de la pile d'objet.
-
Reculer d'un cran : Déplace l'objet sélectionné d'un calque.
-
Mettre en arrière-plan : Déplace l'objet sélectionné au-dessous de la pile d'objets.
L'onglet Image sert d'onglet contextuel pour définir les options de taille de l'image et arranger les objets.
Sur l'onglet Image, les groupes de paramètres suivants sont disponibles:
-
Redimensionner : redéfinit comment le fichier Image s'adapte à la taille de l'objet lors de l'exécution du formulaire.
-
Organiser positionne les objets par rapport aux objets voisins sur une étiquette.
Le groupe Redimensionner définit l'adaptation de l'image à la taille de l'étiquette.
Le bouton Ajustage de l'image ouvre les options de taille de l'image.
-
Les options pour redimensionner définissent comment les dimensions du fichier source s'adaptent à la taille de l'objet Image au moment de l'impression.
-
Conserver la taille originale: désactive le redimensionnement. Le fichier source s'affiche en utilisant l'objet avec ses dimensions d'origine.
-
Conserver les proportions permet d'adapter proportionnellement la taille de l'image. Le ratio d'aspect des dimensions du fichier source est préservé.
-
Redimensionner à la taille donnée permet de modifier la taille du fichier source horizontalement et verticalement pour l'ajuster dans le cadre du paragraphe. L'utilisation de cette option risque de déformer l'image.
-
-
Taille originale affiche la Largeur et la Hauteur de l'image avant retouche.
-
Revenir à la taille d'origine annule toutes les actions modifiant la taille.
Conserver les proportions permet d'être sûr que les deux dimensions de l'objet changent proportionnellement.
Grouper les objets : Place les objets sélectionnés dans un groupe.
-
Grouper les objets : Réunit les objets sélectionnés pour qu'ils se comportent comme un seul objet.
-
Dégrouper les objets sépare les objets groupés.
Organiser : Définit comment les objets sont positionnés dans un groupe.
-
Avancer d'un cran : déplace l'objet sélectionné d'un calque.
-
Mettre au premier plan : Déplace l'objet sélectionné sur le dessus de la pile d'objet.
-
Reculer d'un cran : Déplace l'objet sélectionné d'un calque.
-
Mettre en arrière-plan : Déplace l'objet sélectionné au-dessous de la pile d'objets.
L'onglet texte permet de formater les objets Texte et Paragraphe .
Sur l'onglet Texte, les groupes de paramètres suivants sont disponibles :
-
Le groupe Format permet de définir le format du texte.
-
Le groupe Paramètres du texte permet de définir la mise en page de tous les contenus texte ajoutés à un objet de l'étiquette.
-
Organiser positionne les objets par rapport aux objets voisins sur une étiquette.
Le groupe Format permet de définir le format du texte.
-
Le bouton Afficher /masquer les polices Imprimante affiche ou cache les polices imprimantes dans la liste des polices.
-
Police permet de préciser la police et sa taille. Il y a deux groupes de polices : les polices OpenType et les polices Imprimante.
Note
Quand l'imprimante sélectionnée est une imprimante thermique, des polices complémentaires sont disponibles dans la liste des polices disponibles. Ce sont les Polices Imprimante identifiées par une petite icône d'imprimante en face de leur nom.
-
Les polices peuvent être mises en texte Gras, Italique, Souligné ou Barré.
-
Les boutons d'alignement vous permettent d'aligner le texte à gauche, au milieu, à droite ou uniformément.
-
Couleur de police définit les couleurs de la police et du soulignage.
-
Les boutons d'agrandissement/réduction des polices vous permettent de changer progressivement la taille de la police.
-
Mise à l'échelle est un facteur d'extension de la police à partir de ses proportions d'origine.
Note
Quand le facteur est 100 %, la police a son aspect normal. Quand le facteur est 200 %, cela veut dire que la police est deux fois plus large que la normale. Quand il est de 50 %, la police correspond à la moitié de la largeur.
Le groupe Paramètres du texte permet de définir la mise en page de tous les contenus texte ajoutés à un objet de l'étiquette.
Le bouton Caractère et Paragraphe ouvre les options d'espacement des lignes et des caractères:
-
Interligne: distance entre chaque ligne d'un paragraphe.
-
Espacement des caractères: distance entre chaque caractère.
Le bouton Effets affiche les effets de texte disponibles:
-
Inversé: inverse les couleurs de texte et d'arrière plan.
-
Miroir: met le texte en miroir.
-
Impression RTL: imprime le texte de droite à gauche.
Le boutonAjuster ouvre les options de taille automatique du texte:
-
Aucun désactive la modification de taille. Dans ce cas, les dimensions du champ texte et la taille de la police ne s'adaptent pas à la quantité de contenu insérée dans le paragraphe.
-
Ignorer des contenus excessifs supprime la partie de texte qui ne rentre pas dans le cadre de l'objet.
Astuce
Si la case est cochée, l'objet utilise seulement la quantité de texte qui tient dans le cadre. Il n'est pas tenu compte du reste du texte.
-
Ajuster la taille au contenu automatiquement permet d'ajuster la hauteur du paragraphe en fonction du contenu.
-
Ajuster le contenu par taille de police détermine l'éventail de tailles acceptables pour la police de cet objet. La taille de la police s'adapte automatiquement à la taille du paragraphe.
Grouper les objets : Place les objets sélectionnés dans un groupe.
-
Grouper les objets : Réunit les objets sélectionnés pour qu'ils se comportent comme un seul objet.
-
Dégrouper les objets sépare les objets groupés.
Organiser : Définit comment les objets sont positionnés dans un groupe.
-
Avancer d'un cran : déplace l'objet sélectionné d'un calque.
-
Mettre au premier plan : Déplace l'objet sélectionné sur le dessus de la pile d'objet.
-
Reculer d'un cran : Déplace l'objet sélectionné d'un calque.
-
Mettre en arrière-plan : Déplace l'objet sélectionné au-dessous de la pile d'objets.
L'onglet Aide donne un accès direct aux différentes ressources susceptibles d'aider à créer et utiliser les étiquettes rapidement et efficacement.
Le groupe de ruban Aide comporte des boutons avec des liens vers les ressources suivantes.
-
Aide : Aide en ligne de Designer.
-
Base de connaissances : Bibliothèque en ligne d'articles décrivant certaines solutions techniques, conseils et problèmes résolus pour des étiquettes.
Le groupe du ruban Produit comporte des liens vers :
-
Lighthouse for MAX Page d'accueil:
